สำหรับอินเวอร์เตอร์รุ่น **SUN-(29.9-50)K-SG01HP3-EU-BM4** ซึ่งเป็นอินเวอร์เตอร์ไฮบริดแบบ 3 เฟส แรงดันสูง มีจุดเด่นและประโยชน์ในการเชื่อมต่อกับกริด (Grid) และโหลด (Load) ดังนี้ครับ:
### 1. การเชื่อมต่อกับกริด (Grid Connection)
* **100% Unbalanced Output:** รองรับการจ่ายไฟแบบไม่สมดุล 100% ในแต่ละเฟส ซึ่งช่วยให้ระบบมีความยืดหยุ่นสูงเมื่อโหลดในแต่ละเฟสใช้งานไม่เท่ากัน
* **Bidirectional Power Transfer:** สามารถถ่ายโอนพลังงานได้สองทิศทาง ทั้งการนำเข้าพลังงานจากกริดมาใช้/ชาร์จแบตเตอรี่ และการส่งออกพลังงานส่วนเกินกลับไปยังกริด
* **Seamless Switching:** สามารถสลับโหมดระหว่าง On-grid (เชื่อมต่อกริด) และ Off-grid (สำรองไฟ) ได้อย่างรวดเร็วภายในเวลา**น้อยกว่า 10ms** ทำให้เครื่องใช้ไฟฟ้าทำงานได้อย่างต่อเนื่องโดยไม่หยุดชะงัก
* **Grid Regulation Support:** รองรับมาตรฐานการเชื่อมต่อกริดสากลมากมาย เช่น IEC 61727, EN50549 และ VDE-AR-N4105
### 2. การเชื่อมต่อโหลด (Load Connection)
* **Backup Power Supply:** พอร์ต Load จะทำหน้าที่จ่ายไฟ AC ให้กับอุปกรณ์ไฟฟ้าที่เชื่อมต่ออยู่ โดยเฉพาะในช่วงที่ไฟกริดดับ
* **Peak Power (Off-grid):** ในโหมดสำรองไฟ (Off-grid) สามารถรองรับกำลังไฟกระชากได้สูงสุด **1.5 เท่าของกำลังไฟพิกัด เป็นเวลา 10 วินาที** ช่วยให้รองรับการสตาร์ทเครื่องใช้ไฟฟ้าที่กินไฟสูงได้
* **Time of Use (TOU) Function:** สามารถตั้งค่าช่วงเวลาการชาร์จและดิสชาร์จแบตเตอรี่ได้ถึง **6 ช่วงเวลา** ช่วยให้บริหารจัดการการใช้พลังงานเพื่อลดค่าไฟในช่วง Peak ได้อย่างมีประสิทธิภาพ
### 3. ประโยชน์เพิ่มเติมจากการออกแบบพอร์ต
* **Generator Port:** นอกจากเชื่อมต่อโหลดและกริดแล้ว ยังมีพอร์ตสำหรับต่อ **Diesel Generator** เพื่อสำรองไฟในกรณีฉุกเฉิน หรือใช้ทำ **AC Coupling** เพื่อเชื่อมต่อกับระบบโซลาร์เซลล์เดิมที่มีอยู่แล้วได้
* **Dual Independent Battery Circuit:** มีวงจรแบตเตอรี่อิสระ 2 ชุด รองรับช่วงแรงดันแบตเตอรี่กว้าง (160-800V) ช่วยให้ระบบมีความเสถียรและประสิทธิภาพสูงขึ้น

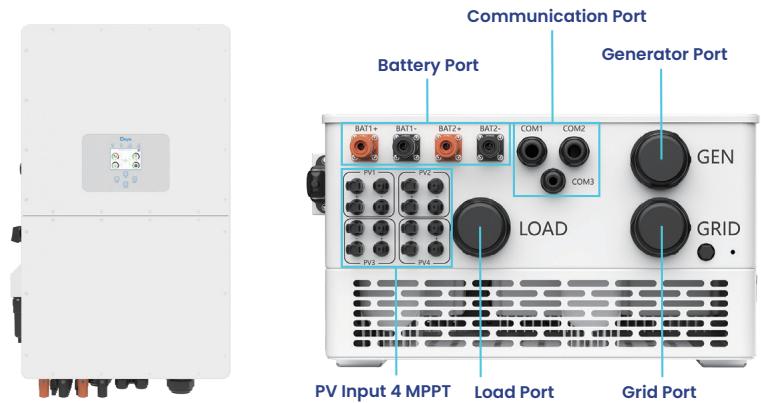

**ภาพประกอบตำแหน่งพอร์ตการเชื่อมต่อ:**
หากคุณต้องการข้อมูลทางเทคนิคเพิ่มเติมเกี่ยวกับแผนผังการเดินสาย (Wiring Diagram) หรือการตั้งค่าพารามิเตอร์ สามารถสอบถามเพิ่มเติมได้เลยครับสำหรับการเชื่อมต่อหรือเพิ่มสถานีใหม่เข้าสู่ระบบของ Deye คุณสามารถดำเนินการได้ผ่านแอปพลิเคชันหรือเว็บไซต์ตามขั้นตอนดังนี้ครับ:
### 1. การสร้างสถานีใหม่ (Create Station)
หากคุณต้องการเพิ่มสถานที่ "บริษัท โรงไฟฟ้าน้ำตาลขอนแก่น จำกัด สาขาวังสะพุง" เข้าในระบบ:
* ไปที่เมนู **"Station Management"** หรือ **"Add Station"**
* กรอกข้อมูลรายละเอียดสถานที่ รวมถึงพิกัด GPS หรือที่อยู่ (ตำบลหนองหญ้าปล้อง อำเภอวังสะพุง จังหวัดเลย) เพื่อให้ระบบคำนวณสภาพอากาศและข้อมูลทางภูมิศาสตร์ได้ถูกต้อง
### 2. การเพิ่มอุปกรณ์ (Add Device)
หลังจากสร้างสถานีแล้ว คุณต้องเชื่อมต่ออินเวอร์เตอร์เข้ากับระบบ:
* สแกน **SN (Serial Number)** ของ Logger หรือตัวอินเวอร์เตอร์ผ่านแอปพลิเคชัน
* ตั้งค่าการเชื่อมต่อ Wi-Fi/LAN เพื่อให้อุปกรณ์ออนไลน์
### 3. การตั้งค่า AC Coupling (หากมีการเชื่อมต่อกับระบบเดิม)
เนื่องจากเป็นโรงไฟฟ้าขนาดใหญ่ หากมีการเชื่อมต่อแบบ AC Coupling กับระบบเดิม (เช่น Microinverter หรือ Grid-tied เดิม) คุณสามารถเลือกเชื่อมต่อได้ 3 รูปแบบตามความเหมาะสมของหน้างาน:

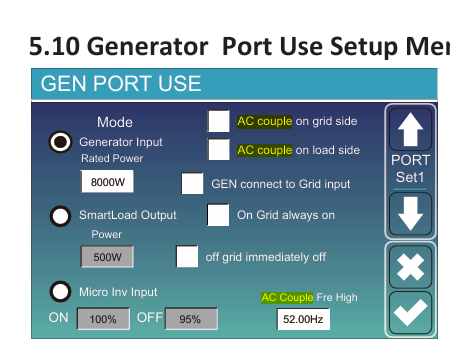

* **เชื่อมต่อผ่าน GEN Port:** เหมาะสำหรับการควบคุม Microinverter โดยใช้ฟังก์ชัน SmartLoad เพื่อจัดการ Battery SOC

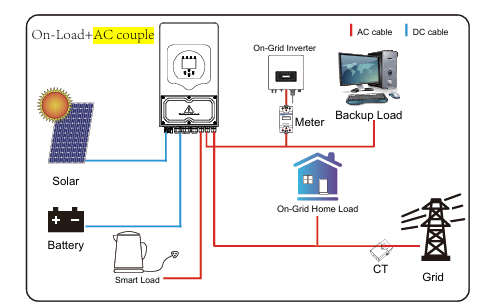

* **เชื่อมต่อผ่าน LOAD Port:** ต้องติดตั้ง Meter ตัวที่ 2 เพื่อให้การวัดค่าพลังงานแม่นยำ

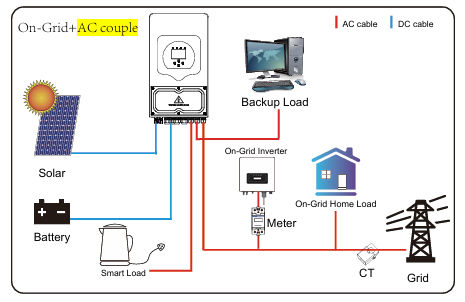

* **เชื่อมต่อผ่าน GRID Port:** ต้องใช้ Meter ตัวที่ 2 ในการตรวจสอบการไหลย้อนและการผลิต
**หมายเหตุ:** หากคุณต้องการให้เจ้าหน้าที่ช่วยตรวจสอบสถานะการออนไลน์หรือดึงข้อมูลเข้าสู่ระบบโดยตรง กรุณาระบุ **Serial Number (SN)** ของอุปกรณ์ที่ติดตั้ง ณ สาขาวังสะพุง เพื่อให้ผมตรวจสอบข้อมูลในระบบให้ชัดเจนยิ่งขึ้นครับใกล้ 7VH5+CJ บริษัท โรงไฟฟ้าน้ำตาลขอนแก่น จำกัด สาขาวังสะพุง ตำบล หนองหญ้าปล้อง อำเภอวังสะพุง เลย 42130
